產品概述：

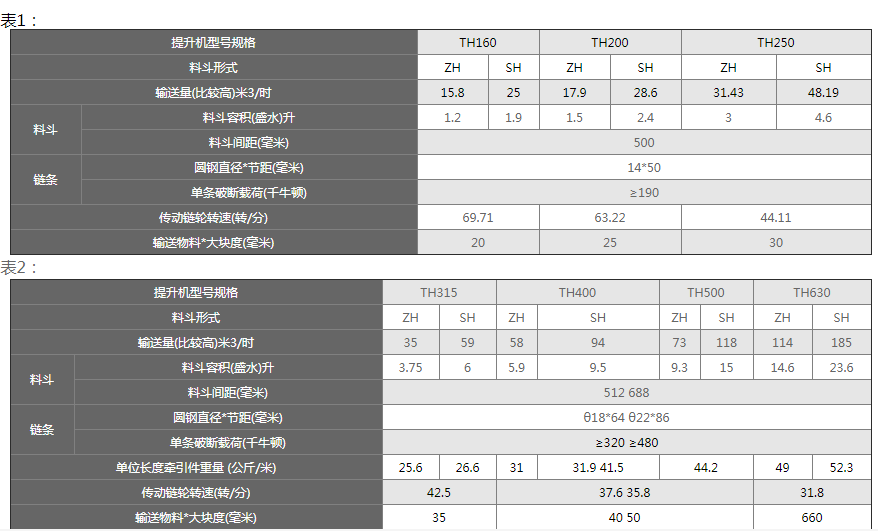

TH系列圓環鏈?zhǔn)蕉肥教嵘龣C(jī)
是一種常用的提升設備，該系列斗式提升機采用鍛造環鏈作為傳動部分，具有很強的機械強度，主要用于提升機粉體和小顆粒及小塊狀物料，區別于TD系列斗式提升機，其提升量更大、運轉效率更高。其常用于較大比重的物料的提升。
產品介紹：
TH系列圓環鏈斗式提升機適用于輸送粉狀、粒狀及小塊狀的無磨琢及磨琢性小的物料。TH型環鏈?zhǔn)蕉肥教嵘龣C(jī)是一種圓環鏈斗式提升機采用混合式或重力卸料，挖取式裝料。TH型環鏈?zhǔn)蕉肥教嵘龣C(jī)適用于輸送堆積密度小于1.5t/m3易于掏取的粉狀、粒狀、小塊狀的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、糧食等。TH型斗式提升機用于各種散狀物料的垂直輸送。適用于輸送粉狀、粒狀、小塊狀物料，物料溫度在250℃以下。

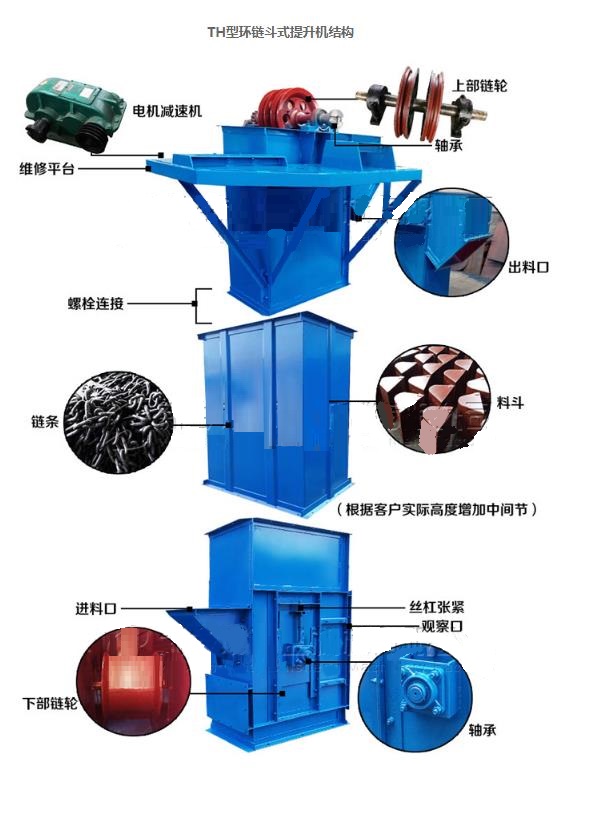

TH型圓環鏈斗式提升機是一種圓環鏈斗式提升機采用混合式或重力卸料，挖取式裝料。牽引件用優良合金鋼高度圓環鏈。中部機殼分單、雙通道兩種形式為機內重錘箱恒力自動張緊。鏈輪采用可換輪緣組合式結構。使用壽命長，輪緣更換工作簡便。下部采用重力自動張緊裝置，能保持恒定的張緊力，避免打滑或脫鏈，同時料斗遇到偶然因素引起的卡殼現象時有一定的容讓性，能夠有效地保護下部軸等部件。
TH系列圓環鏈斗式提升機備有二種料斗：ZH型(中深斗)一般適用于輸送濕的、易結塊、較難拋出的物料，如濕砂、型砂、化肥、堿肥、堿粉等。SH型(深斗)一般適用于輸送干燥的、松散易于拋出的物料，如水泥、碎石、煤塊等。
TH系列圓環鏈斗式提升機傳動裝置有二種形式，分別配有ZJ型減速器和ZQ型減速器。ZJ型軸裝減速器直接套裝在主軸軸頭上，省去了傳動平臺，聯軸器等，使結構緊湊、重量輕、而且內部帶有異型輥逆止器，逆止，該減速器噪聲低，運轉平穩，并隨主軸浮動，可消除安裝應力。本機*大輸送量365m3/h,*大提升高度為50m。
主要特點:
1、維護方便，壽命長。機殼鋼板加厚、剛性好。
2、輸送物料的溫度*高可達250℃。提升高度運行平穩，噪音小，維護方便。
3、中節機殼具有單通道和雙通道兩種形式。改進機型的提升輸送量比普通機型提高30%以上。
4、提升機環鏈采用低合金鋼鍛造，并經滲碳淬火處理，具有**的抗拉強度和耐磨性能。

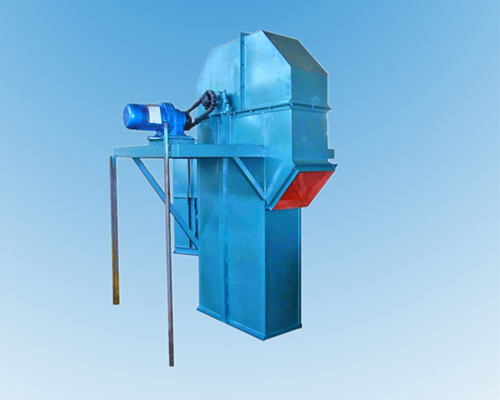

TD型皮帶式斗式提升機

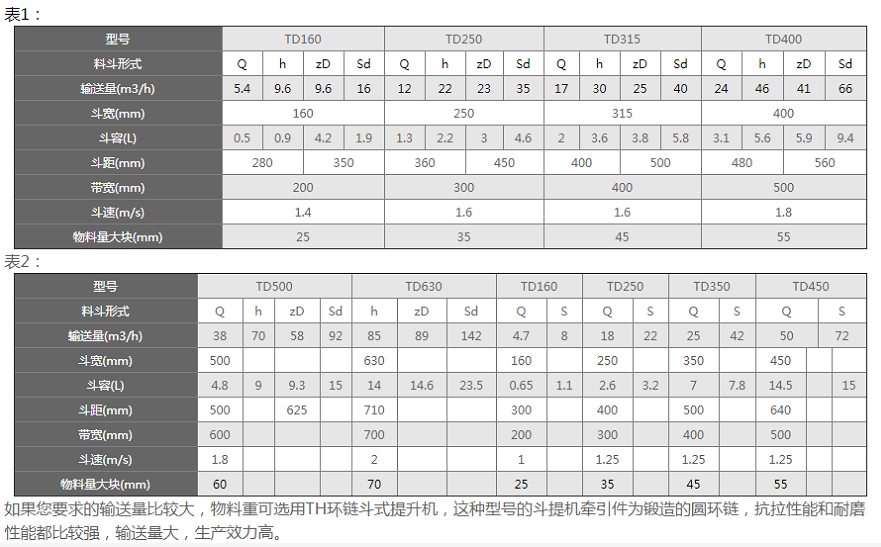

因為牽引件是膠帶所以只能提升輕型物料，適用于垂直輸送粉狀、粒狀、及小塊狀的磨吸性較小的散狀物料，如糧食、煤、水泥、碎礦石等，提升高度*高40m，該提升機嚴格按照J(rèn)B3926-85《垂直斗式提升機》標準設計制造。TD型斗式提升機備有四種料斗Q型(淺斗)、H型(弧底斗)、ZD型(中深斗)SD型(深斗)。
基本結構:

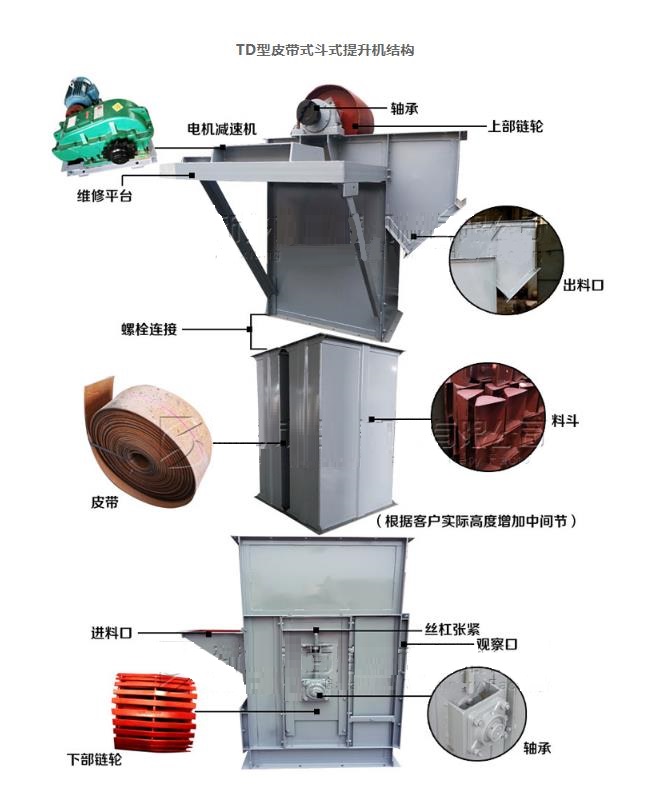

TD型斗式提升機由運行部分(料斗與牽引膠帶)，帶有傳動滾筒的上部區段、帶有拉緊滾筒的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成。適用于向上輸送松散密度ρ＜1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料，如煤、砂、焦末、水泥、碎礦石等。另一種鋼絲繩芯膠帶斗式提升機，由于它的牽引構件為鋼絲繩芯膠帶所以比TD型的橡膠帶具有更好的耐磨抗拉效果。
TD型斗式提升機結構形式：傳動裝置TD型斗提升機的傳動裝置有兩種形式，分別配有YZ型減速器和ZQ型減速器。YZ型軸減速器直接裝在主軸軸頭上,省去了傳動平臺、聯軸器等,使結構緊湊、重量輕,而且其內部帶有異型輥逆止器，逆止。該減速器噪音低，運轉平穩，并隨主軸浮動，可消除安裝應力。
主要特點:
1、驅動功率小，采用流入式喂料、誘導式卸料、大容量的料斗密集型布置。在物料提升時幾乎無回料和挖料現象，因此無效功率少。
2、提升范圍廣，這類提升機對物料的種類、特性要求少，不但能提升一般粉狀、小顆粒狀物料，而且可提升磨琢性較大的物料，密封性好，環境污染少。
3、運行性好，**的設計原理和加工方法，了整機運行的性，無故障時間超過2萬小時。提升高度高.提升機運行平穩，因此可達到較高的提升高度。
4、使用壽命長，提升機的喂料采取流入式,無需用斗挖料，材料之間很少發生擠壓和碰撞現象。本機在設計時物料在喂料、卸料時少有撒落,減少了機械磨損。
NE系列板鏈斗式提升機
是一種新型的斗式提升機，其采用板鏈傳動，區別于老型號TB系列板鏈斗式提升機，其命名方式采用提升量而命名而非斗寬。如NE150指的是提升量為150噸一小時而不是斗寬150。NE系列斗式提升機有著很高的提升機效率，根據提升速度不同還分有NSE型號及高速板鏈斗式提升機。
產品介紹：

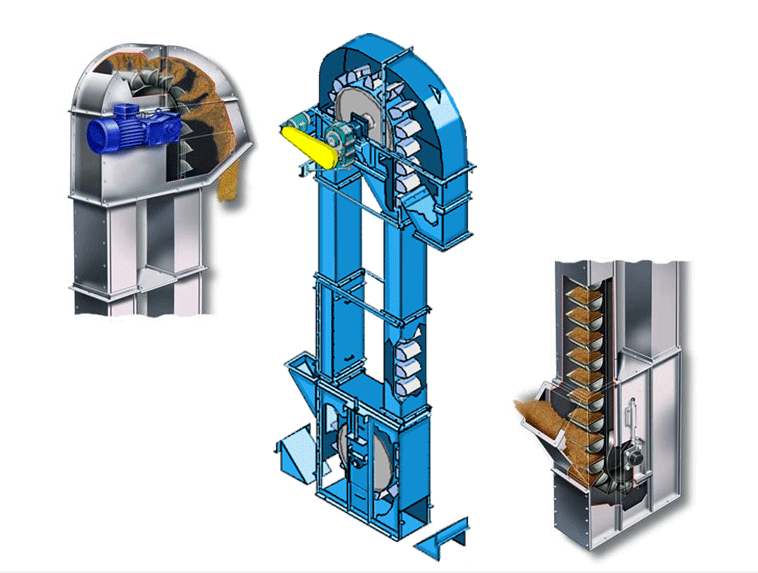

NE型板鏈?zhǔn)蕉肥教嵘龣C(jī)為板鏈?zhǔn)?、重力誘導卸料的提升設備。適用于垂直輸送粉狀、顆粒狀、小塊狀磨琢性或無磨琢性物料，如生料、水泥、煤、石灰石、干粘土、熟料等。
NE型板鏈斗式提升機是引進國外**技術而研制的新型提升產品；NE系列板鏈?zhǔn)蕉肥教嵘龣C(jī)應用于各工業國家，由于節能有效，NE型板鏈斗式提升機正在逐步替代HL型等環鏈?zhǔn)教嵘龣C(jī)。NE型板鏈斗式提升機為流入式喂料,物料流入料斗內靠板鏈提升到頂端,在物料重力作用下自行卸料。主要技術參數符合機械部標準（JB3926-85)。NE型板鏈斗式提升機采用自流式裝料，重力式卸料。鏈條是優良合金鋼高強度板式鏈條,耐磨而。驅動部分采用硬齒面減速器。該提升機適用于中、大塊和有磨琢性的物料（如石灰石、水泥熟料、石膏、塊煤）的垂直輸送,物料溫度控制在250℃以下。
工作原理:
NE系列板鏈?zhǔn)蕉肥教嵘龣C(jī)系流入式喂料，物料流入料斗內靠板鏈提升到頂端，在物料重力作用下自行卸料。本系列提升機規格多(NE15~NE800共11種)提升量廣；且生產能高，能耗較低，該機采用全封式機殼鏈速低，幾乎無回料現象，因此無功功率損耗少，噪聲低，壽命長。
產品特點:
NE系列板鏈?zhǔn)教嵘龣C(jī)共有11種型號：NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。
本系列板鏈?zhǔn)教嵘龣C(jī)具有以下特點：
1、提升范圍廣。這類提升機對物料的種類、特性及塊度的要求少。不僅能提升一般粉狀、粒狀和塊狀物料，而且可提升磨琢性大的物料。物料溫度≤250度。
2、輸送能力大。該系列提升機具有NE15～NE800多種規格。提升量范圍為15～800m 3 /h。
3、驅動功率小。這類提升機采取流入式喂料，重力誘導式卸料，且采用密集型布置的大容量料斗輸送，鏈速低提升量大。物料提升時，幾乎無回料和挖料現象，因此無效功率少，所耗功率是環鏈提升機的70%。
4、使用壽命長。提升機的喂料采取流入式，無需用斗挖料，材料之間很少發生擠壓和碰撞現象，本機的設計物料在喂料、提升和卸料中不會撒料，減少了機械磨損，輸送鏈采用板鏈?zhǔn)礁邚?qiáng)度耐磨鏈條，大大延長了使用壽命。正常使用下，輸送鏈?zhǔn)褂脡勖^5年。
5、提升高度高。該系列提升機鏈速低，運行平穩，且采用用板鏈?zhǔn)礁邚?qiáng)度耐磨合金鋼鏈條，因此可達較高的提升高度（高度40M)。
6、密封性好。環金污染少。
7、運行性好。**的設計原理，了整機運行的性，無故障時間超過了3萬小時。
8、操作、維修方便、易損件少。
9、機械尺寸小。與同等提升量的其它各種提升機相比，這種提升機的機械尺寸較小。
10、結構港型號，精度高。機殼經折邊和中間壓筋，再經焊接，剛性好、外觀漂亮。
11、使用成本低。由于節能和維修少，使用成本極低。

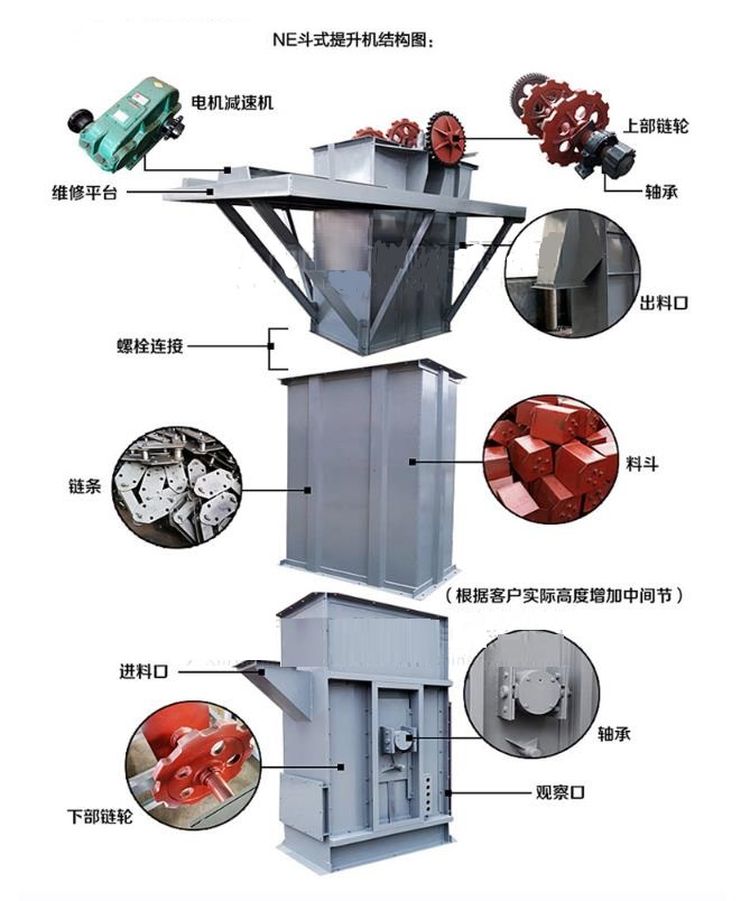

主要結構:
NE系列板鏈斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。
運行部件---由料斗和專用板式鏈條組成,NE30以及下采用單排鏈,NE50--NE800采用雙排鏈。
驅動裝置---采用多種驅動組合驅動,(依 用戶實際需要而定)。驅動平臺上裝有檢修架和欄桿。分左裝和右裝兩種。
上部裝置---安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。
中間節---部分中間節裝有軌道(雙鏈),以防止鏈條工作中擺動。
下部裝置---安裝有自動張緊裝置。
1、上部裝置：安裝有軌道（雙排道），防止鏈條擺動，逆止器，防止料斗回轉，物料阻滿下部機殼，卸料口裝有橡膠板防止回料。
2、中間節：部分中間節裝有軌道（雙排節）以防止鏈條工作中擺動，部分中間節裝有檢修門以便維修。
3、下部裝置：安裝有張緊裝置， NE15~NE50采用彈簧張緊，NE100~NE800采用重錘箱張緊。
4、上下鏈輪采用 ZG310-570。整體調質，HB229-269齒面淬火HRC40~48。
5、板鏈：鏈板采用 45 # HRC36~42 。
a、采用的板鏈有較高的剪切強度、疲勞強度及耐磨性能，運轉故障率低，使用壽命長；b 、采用較低的鏈速度(o．5米/秒)；c、 采用大容量的料斗和較小的斗距，驅動功率低且輸送量大。尤為適應提升破碎后的石灰石和水泥熟料(≥NE50)。
